本软件可配合金相显微镜使用，完成金相图像的采集、处理、分析、报告生成等功能；同时具备查看图库、几何测量、定倍打印、图像拼接、图像对比、共聚焦（景深融合） 、三维光图等功能。和传统人工方法相比，采样本软件进行金相图像分析，具备以下优势：

       l省掉传统的暗室拍照系统，直接用数码摄像头拍照，照片可保存或打印。

       l可在电脑上进行图谱对比和标准查询，不需翻阅标准书籍。

       l可快速、准确地自动计算出各类金相组织的周长、面积、长轴、短轴、等效圆直径、宽高比、相面积百分比等几何形态参数，比以前的人工计算方式有极大的提高。

       l可套用定量金相标准，自动算出级别，级别结果允许人工干预。

       l可自动生成电子文档的检验报告，该报告可保存为WORD、EXCEL、PDF等文档。

       l整个检验过程完全在电脑上完成，实现办公无纸化，大大提升了企业信息化水平。

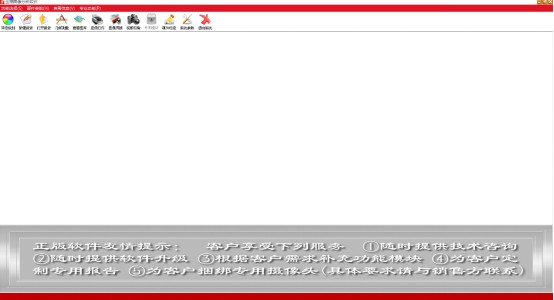

                              （软件主界面）

                              （软件工具栏）

一、金相分析：

       软件包含150个常用检验标准（主要包括GB、JB、QC/T、DL、TB/T、ISO、ASTM、JIS等） 共计570个金相图像分析模块，涵盖的标准有：

       l常用：包括晶粒度、非金属夹杂、脱碳层、定量金相、相面积分析等。

       l铸铁：包括球墨铸铁、灰铸铁、蠕墨铸铁分析等。

       l钢材：包括不锈钢、工具钢、各种碳钢、各种合金钢分析等。

       l有色金属及合金：包括铝合金、镁合金、铜合金、钛合金分析等。

       l车辆及发动机：各类车辆的齿轮、发动机及配件分析等。

       l电力行业标准。

       l其他：主要有粉末冶金、 金相教学等。

       lASTM、DIN、JIS 等国外标准。

       分析流程如下：

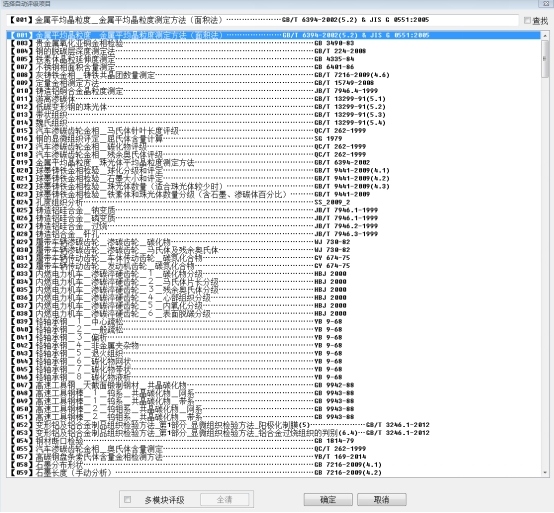

1、模块选择：选择需要分析的金相模块。

2、比较评级：将采集下来的金相图片，和图库中的标准图谱进行对比，人工确定级别。

3、 自动评级：

       软件自动算出周长、面积、长轴、短轴、等效圆直径、宽高比、相面积百分比等几何形态参数，然后套用级别计算公式，算出级别。只有金相标准具备级别计算公式的情况下，才能做自动评级。

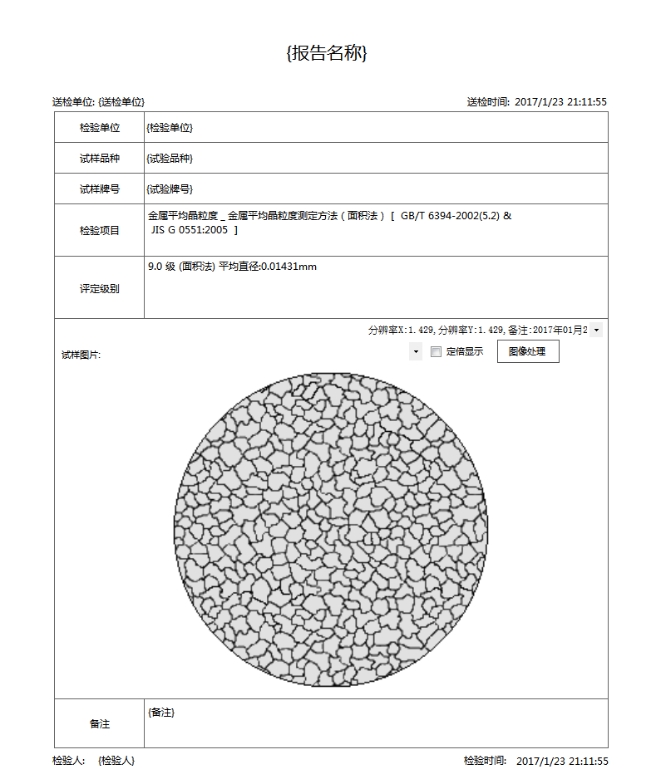

4、生成报告：

       评级完成后，可生成图文并茂的检验报告，该报告可以直接打印，也可保存为该报告可保存为WORD、EXCEL、PDF文档。

5、 典型金相模块：

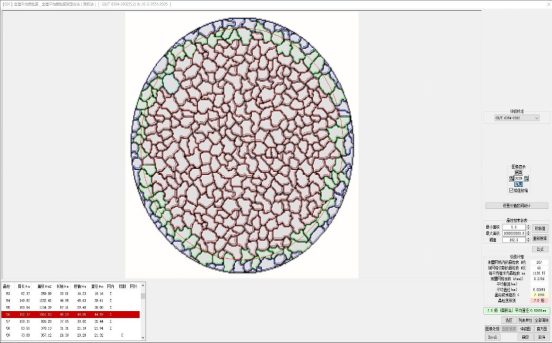

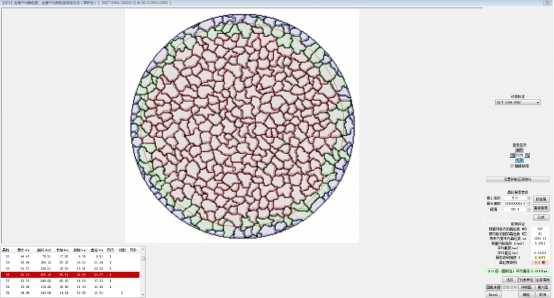

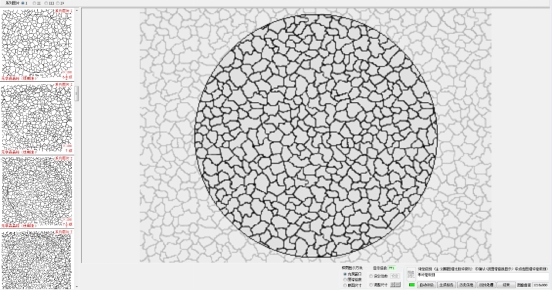

       l金属平均晶粒度测定方法（面积法）:

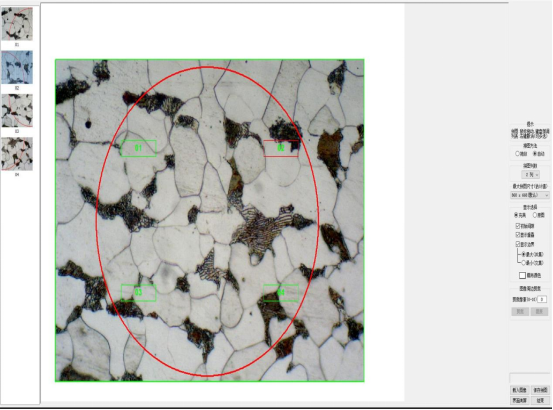

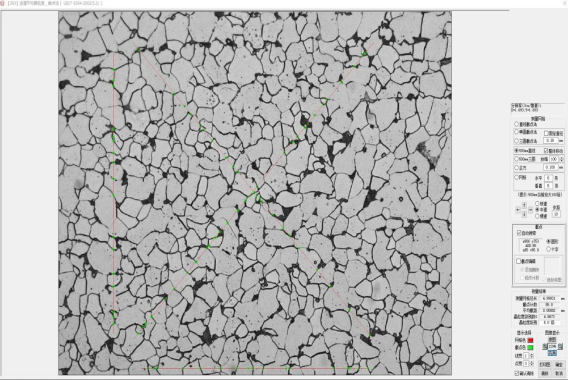

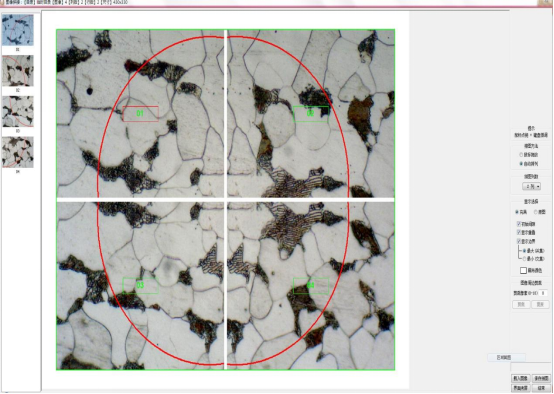

       l金属平均晶粒度测定方法（截线法）：

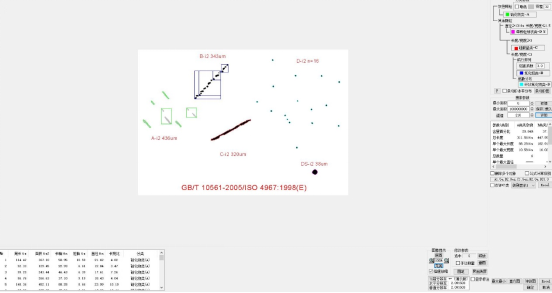

       l钢中非金属夹杂物含量的测定标准评级图显微检验法：

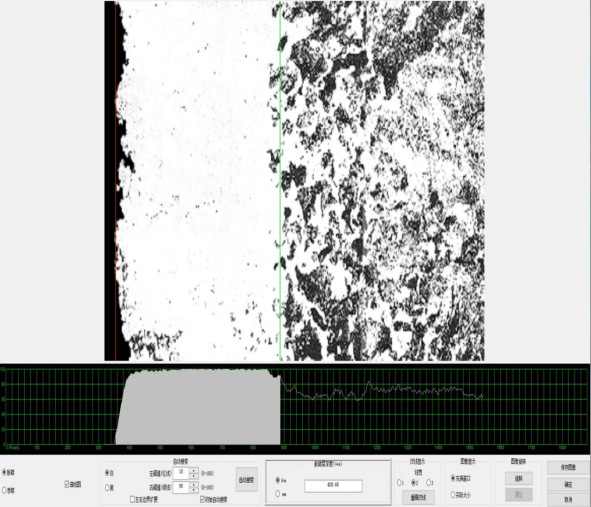

       l钢的脱碳层深度测定法

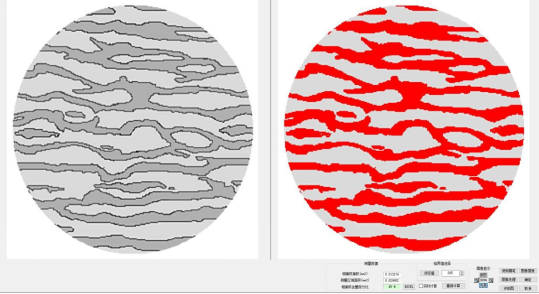

       l不锈钢相面积含量测定

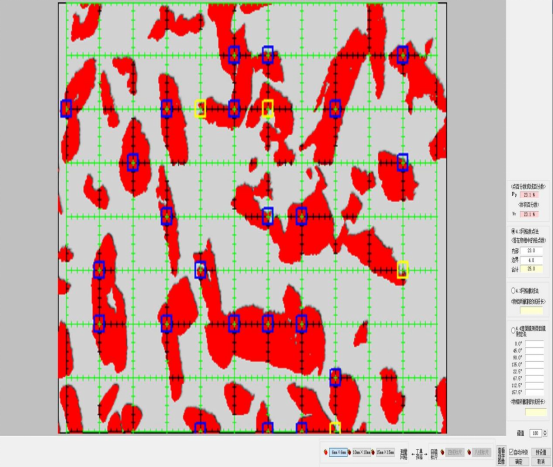

       l定量金相测定方法

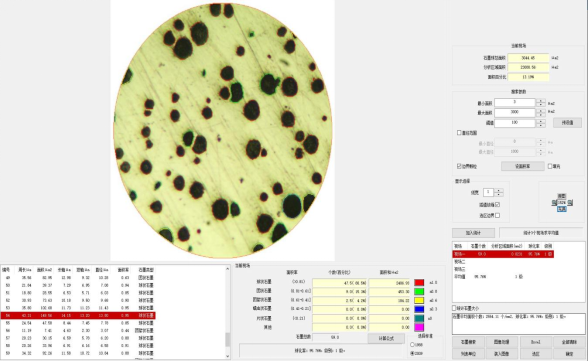

       l球墨铸铁金相检验

二、查看图库：

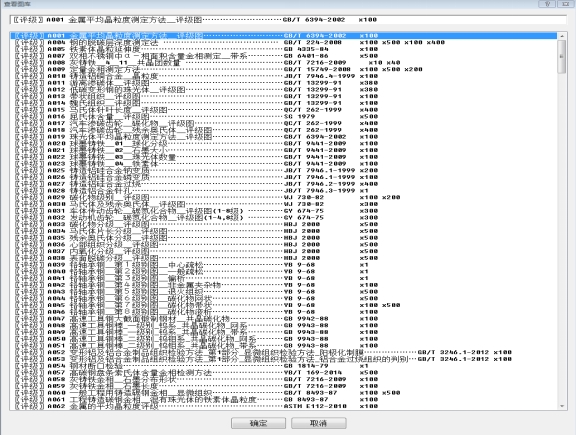

       l在列表中选中软件装入的图库：

       l选中一个图库后，点确定，就能查看：

三、几何测量

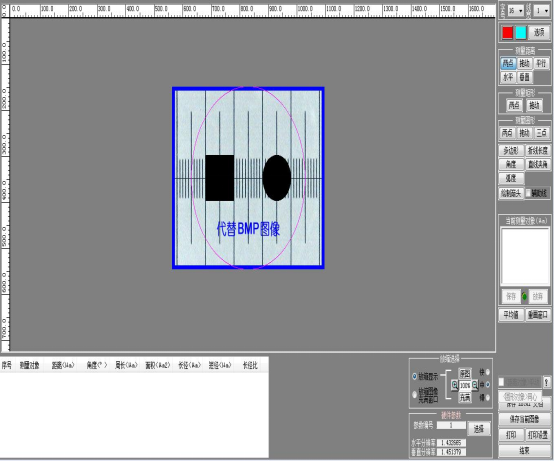

       提供了距离、矩形、圆形、多边形、角度、两直线夹角、折线、弧度等多种测量工具，可完成基本几何形态的测量。

四、定倍打印：

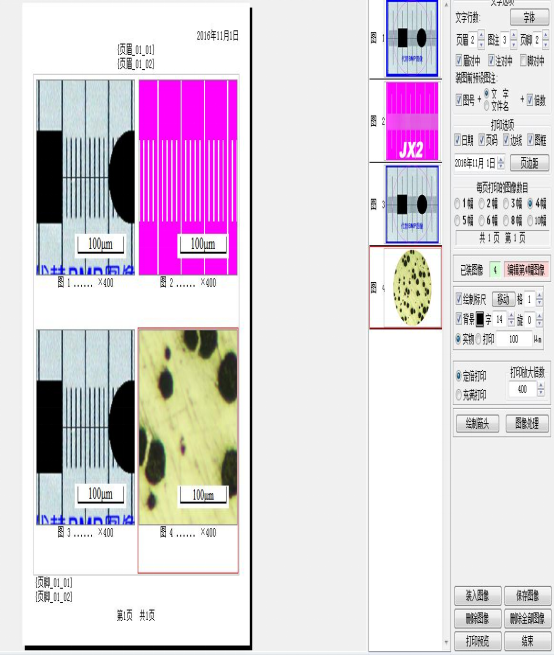

       提供多页、多幅图像的定倍打印功能：

               （提供多页、多幅图的定倍打印功能）

五、图像拼接：

       将某个文件夹的多副图像，手动拼接成一副图像。

                                （拼接前）

                             （拼接后）
