重要注意事项和安全信息

      BX-50M型便携式金相显微镜整套仪器标准配置包括主机、铝合金专用箱、10X目镜、4X物镜、10X物镜、40X物镜、LED灯、充电器。选配配置包括WIFI相机、工业相机、电子目镜、缩小镜等！

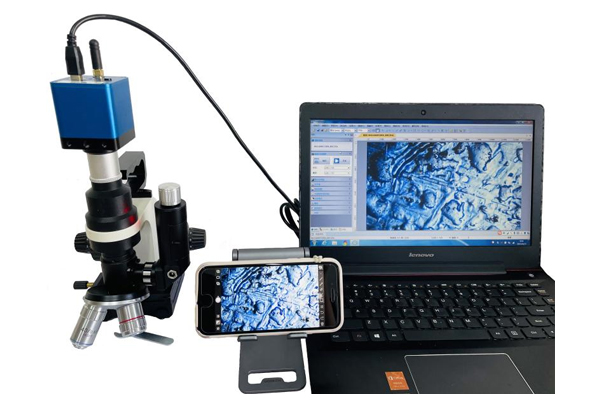

相机观察

目镜观察

1.主要用途

      可用于现场鉴定无法制作金相试样时的各种金属与合金的组织结构广泛应用于现场对金属

材料作金相分析

      可用于现场、野外的大型钢材或半成品、成品工件进行金相检验，分析处理。

      也可于试验室中使用，可做一般的金相检验工作，并可配置CCD工业相机和数码相机使用，并与计算机、监视器、显示器等连接可对金相分析等，采用金相分析软件可对图谱进行全方位的分析研究。

2.仪器规格

目镜

物镜

放大倍数

调焦范围：

      粗动手轮调焦范围：45毫米

      微动手轮调焦范围：3.0毫米

      仪器净重：4.5KG

      包装厚重量：5.0KG

      铝箱尺寸：350mm*260mm*210mm

      外包装尺寸：400mm*340mm*270mm

      灯源：亮度可调。

      电压：充电器，电源电压：220V50、60Hz

3. 仪器结构

4. 操作步骤

1）仪器的使用

      确定总放大率选择所需的物镜及目镜按置于显微镜系统中的目镜管，开启主机底座后面磁性座开关，使仪器稳定固定在工作或平板上，开启电源旋钮，指示灯亮后，电路已通。旋钮又可作亮暗照明调节使用。旋动精动手轮调焦，从目镜中进行观察被检查部位，使视场内的图像，一定要用微调手轮进行调试。半透明反照明座锁紧螺母用于锁紧照明座。

2) 电器操作

      本仪器的电源是采用直流电3.6V进行照明，灯是选用LED其特点是耗电小、亮度高、寿命长，结构轻巧使用安全方便。充电器充一次电可供工作5个工作日正常工作使用。充电器在充电时有一个指示灯亮，红灯表示在充电状态，变换到绿灯的时候表示电已经充足，充电时间约2-3小时左右，充电后（即绿灯亮）需关闭充电器电源，提示一般充电不超过8个小时。

      充电器装置一般情况不易出现故障，电器是安全可靠的，万一电器指示灯不亮，充电后还是不亮的情况下，说明有问题，请旋动螺套将电器旋下寄回我公司进行修理及调换（保修期内）。

5. 维护保养

      1）擦拭镜头可肜沾酒精/乙醚混合液式二甲苯的镜头纸或脱脂棉花。

      2）擦拭涂漆表面，可用纱布除去灰尘。若有油渍污垢，用纱布沾少许汽油去除，不能用有机溶剂（例如：酒精、乙醚和其它稀释剂）擦拭涂漆表面和塑料部件。

      3）显微镜是精密光学仪器，各零件部件切勿随便拆卸，以免损害其操作功能和精度。如有故障应送专业维修部门或我厂进行维修。仪器不使用时，用有机玻璃或聚乙烯罩子罩上，并存放在干燥。

      4）霉菌滋生的地方。物镜和目镜最好放在有干燥剂的密闭容器中。

      5）视场有栏光现象，检查三目头的推杆是否推到定位点；将其推到定位点。

      6）检查滤色片座是否定位准确；转到准确的位置。

      7）检查起偏器是否推到低；当不用偏光检查时取下或使用偏光时推到低。在焦面时，物体的像清晰。

      检查目镜或物镜表面是否脏；楞用沾二甲苯的镜头纸或脱脂棉花沾酒精、乙醚混合液擦拭镜头。如脏物在镜头内部无法排除，请寄回本厂维修或更换镜头。

应用场景

工业制造与质量控制

       金属材料分析：观察钢铁、铝合金等金属的晶粒尺寸、相分布及非金属夹杂物，评估热处理效果（如淬火、退火后的组织变化），检测铸件缺陷（气孔、缩松）和焊接接头微观结构。

       航空航天与汽车制造：分析飞机发动机叶片、齿轮等关键部件的疲劳裂纹、腐蚀情况，用于汽车零部件的失效分析及轻量化材料（如镁合金）研究

       半导体与电子行业：分析PCB电路板层间结构、硅片晶格缺陷、薄膜沉积均匀性，以及半导体芯片的微观结构和缺陷。

科研与新材料开发

       高温动态观测：通过高温金相显微镜（-190℃～1500℃）原位研究金属相变、再结晶行为，优化热处理工艺。

       复合材料研究：分析粉末冶金、陶瓷、晶体等材料的微观结构、相组成及晶粒大小，为新材料研发提供依据。

教学与标准化检测

       高校教学：用于金属学课程演示，如晶粒度评级（ASTM E112标准）、金相制样技术培训。

       仲裁与合规性检测：作为镀层厚度测量（GB/T 6462）的方法，解决工业纠纷。

特殊场景与扩展功能

       现场快速检测：便携式金相显微镜可直接在大型工件（如管道、压力容器）表面进行无损检测。

       考古与文物鉴定：分析古代金属文物的冶炼工艺及腐蚀机理。

       扩展功能：结合EDS能谱仪可同步实现成分分析，部分型号支持显微摄影用于科研记录。

其他应用领域

       医学和生物研究：观察生物组织的微观结构，为疾病诊断提供帮助。

       材料处理研究：观察热处理、冷加工等工艺对材料组织的影响，优化工艺参数。
